淺談地下商場類建筑火災危險性及對策分析
何花
安科瑞電氣股份有限公司 上海嘉定 201801
【摘要】為了緩解城市土地資源緊缺，高層建筑和地下建筑如雨后春筍般興起。地下商業建筑因處于相對封閉的空間內，建筑結構特殊，功能復雜，其火災危險性大，因此，地下商場的消防安全防控問題尤為重要，直接關系著人員的生命財產安全。論文介紹了地下商場火災的危險性，分析了容易引起地下商場的火災的隱患因素，并提出了相應的防火措施，以供參考。
【關鍵詞】地下商場；火災危險性；建筑特點；對策
1.1人員疏散難度大
地下商場火災事故一旦發生在營業時間，內部除了大量的顧客，還有分布于各個區域的經營業戶及管理人員需要緊急疏散。在疏散過程中，受到了地下商場特殊地理環境的制約，此類建筑的出人口少，疏散距離比其他建筑長，內部被困人員的疏散路線都被限定在規定的出入口，無法因情況輕重而定。疏散距離的過長造成疏醬姐寸間長，加之地下商場內部自然光源少，多數商場無法使用自然采光，一旦發生火災事故，可依靠的機械照明方式會受到影響，導致商場內的能見度低，使人員疏散難度不斷增大。為了進一步避免火勢的蔓延，電力的中斷更會使人員無法進行有效的疏散。
1.2煙氣負荷大
地下商業建筑由于內部的封閉性較強，使火災事故中的煙氣無法有效排散，氧氣只能通過與地面相通的通風道和其漏洞補充，而這些可補充的通道面積有限，使氧氣供應無法得到保證。在燃燒不充足的情況下，大量煙氣聚集在封閉的空間內，使煙氣負荷量增大，影響人員的安全疏散以及滅火救援的開展。
1.3火勢蔓延快
地下商業建筑火勢蔓延速度快的主要原因有2點：(1)用電負荷量大，完全依賴電力設施采光和通風，而所使用的電線、電纜、電器設備由于產品質量參差不齊，使部分地下建筑的電器火災頻發，并加速了火勢的蔓延；(2)人員流動增加了隨機起火因素，如隨意丟棄的煙頭、大量細碎垃圾的產生等，都是起火的直接原因，更是火勢蔓延的重要因素之一。尤其是隱蔽性角落的起火源，發現難度大，火勢蔓延迅速。
1.4撲救難度大
地下商業建筑的火災救援難度大，由于處在封閉空間內，救援人員無法直接對火勢情況進行觀察，對起火位置和發展形勢無從判斷。要進一步開展滅火救援，必須通過地下建筑物設定的出入口深入商場內部，而內部多處于濃煙彌漫能見度較低的情況，救援人員不易迅速接近起火位置。另外，地下商場的通風條件無法滿足火災事故和救援中產生有毒氣體的排放，造成人員疏散困難，而在地下商業建筑內部受到屏蔽作用的影響，導致無線電設備使用困難，使組織、指揮滅火能力遇到大的困難，加之煙氣和高溫的影響，展開救援比地上建筑的難度大，救援人員傷亡也較多。
2.1人員大量聚集
地下商業建筑人流量較大，尤其到節假日，商場的日流量劇增。假定某商場建筑面積為12 000m2，營業和管理人員500人，節假日的高峰客流量可達近10萬人次，由于地下商業建筑還擔負地下通道及儲存貨物的功能，使火種的代入可能性增大，存在潛在危險，而相應的管理人員又不匹配，使火災事故中，容易發生群死群傷事件。
2.2違規進行裝修
地下商業建筑的裝修往往追求視覺效果，多以亮麗為主，使用的裝修材料大部分為有機化學建材和木制材料，燃燒性較強，遇高溫易產生和分解有毒有害氣體。近年來，地下商業建筑一些業主擅自裝修，未經消防部門審核，違反《建筑內部裝修設計防火規范》(GB50222-2017)等規范的規定，擅自選用不具備資質的施工單位及不具備施工能力的人員，使安全出口、消防設施被擅自占用或更改，影響了整體的消防安全。
2.3消防設施管理不善
地下商業建筑內部的消防設施管理不善，是火災危險性增大的原因之一。由于部分商場管理人員消防安全意識薄弱，部分商場消防設施管理不善，消防通道被占用，消防設施被棄用的情況時有發生，部分缺乏及時有效的維護和保養的消防設施處于癱瘓狀態，使火災事故發生時，消防設施無法發揮應有的效果，易造成滅火救援戰機的貽誤。
3.1合理計算安全疏散
在對地下商業建筑進行安全疏散的設計中，應合理對防火分區進行計算。每個防火分區的安全出口數量不應少于2個，當平面上有2個或2個以上防火分區相鄰布置時，每個防火分區可利用防火墻上1個通向相鄰分區的防火門作為第二安全出口，但必須有1個直通室外的安全出口。除采用懸掛燈箱式疏散指示標志，在內疏散走道和主要疏散路線的地面上應增設能保持視覺連續的燈光疏散指示標志或蓄光疏散指示標志。疏散走道內不宜設置門檻、階梯和突出物等，并直通安全出口，不得經過任何房間，安全出口門應向疏散方向開啟，靠近門口1.4m范圍內不得設置踏步，以免造成人員疏散時絆倒踩踏事故的發生。
3.2防煙排煙設計
地下商場的防排煙設計要求每個防火分區必須保證設置1個排煙口。設計方式應滿足既能確保防止火災煙氣侵入疏散通道或避難區域安全，又能允許受災人員和消防救援人員暢通無阻地進出該區域。但現行技術規范中的排煙方式無法滿足這2個要求同時實現，但可行方案是采用氣幕防排煙方式，為了取得較好的通風排煙效果，采用吹吸式氣幕防排煙方式。
3.3內部裝修非燃難燃化
在地下商業建筑的內部裝修中，有效的控制火勢蔓延方式是盡量做到非燃難燃化，嚴禁使用可燃材料。因此，應嚴格執行《建筑內部裝修設計防火規范》(GB50222-2017)的要求，尤其是商場的營業廳、疏散走道和安全出口的門廳頂棚、地面以及墻面、售貨柜臺、固定貨架、展覽臺等設施，均應采用A級裝修材料，隔斷應采用B1級裝修材料。此外，應嚴格執行裝修物不允許遮擋消防設施的規定。
3.4加強商場內部消防安全管理
地下商業建筑的消防安全管理應常抓不懈，各個經營業主應統一服消防安全管理要求，實現管理的統—化，責任上的分級明確化，并逐級簽訂《安全防火責任狀》。應強調制度化的管理，從制度上提升消防安全，專人開展消防安全檢查、巡查，并建立健全檢查巡查臺賬，定期開展消防設施的檢查、維修、保養工作，此外，要加強管理人員、經營人員的消防安全培訓和疏散引導能力的培養，掌握基本性的應急逃生措施，確保內部消防安全。
4.1 產品概述

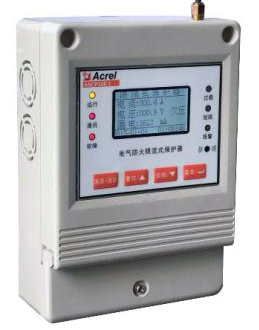

4.1.1 ASCP200-1 型單相電氣防火限流式保護器
電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。
ASCP200-1 型電氣防火限流式保護器是單相限流式保護器，大額定電流為 63A。可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。
4.1.2 AISD智能安全配電裝置
AISD 系列智能安全配電裝置是安科瑞電氣有限公司專門為低壓配電側開發的一款智能安全用電產品，本產品主要針對低壓配電側人身觸電安全事故、線路老化、漏電引起電氣火災等等常見隱患而設計。
產品主要應用于學校、教育機構、醫院、療養院、康復中心、敬老院、酒店娛樂、商場商鋪、企事業單位、家庭電器等各類低壓用電的場合。

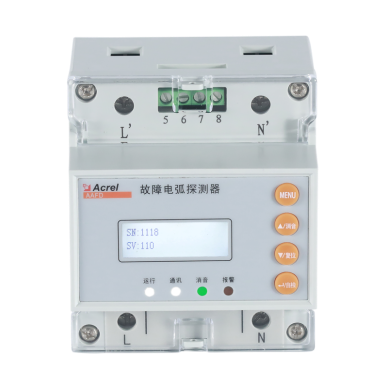

4.1.3 AAFD-40型電弧故障保護電器
故障電弧探測器（以下簡稱探測器）對接入線路中的故障電弧（包括故障并聯電弧、故障串聯電弧）進行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，可以進行現場的聲光報警，并將報警信息傳輸給上端監控設備，以實現預警火災發生的目的。
故障電弧探測器適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米。
產品遵循國標GB14287.4-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。
4.2 產品功能特點
4.2.1 ASCP200-1型電氣防火限流式保護器主要功能如下
■ 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。
■ 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3~60 秒可設）時，保護器啟動限流保護，并發出聲光報警信號。
■ 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。
■ 過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
■ 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
■ 漏電流監測功能。當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
■ 保護器具有1路RS485接口，1路2G無線通訊，可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞 Acrel-6000/B 電氣火災監控主機，也可以是安科瑞Acrel-6000 安全用電管理云平臺，或三方監控軟件或平臺。
4.2.2 AISD智能安全配電裝置主要功能如下
■ 供電穩定性。負載端發生單相接地故障，裝置報警，系統可持續供電，不會切斷電源。
■ 供電安全性。裝置可以把系統的漏電流限制在很小的級別，人體無意觸碰到供電線路，不會造成觸電事故。
■ 限流滅弧。系統發生短路故障，裝置能快速切斷電源，不會出現電弧火花。
■ 過載保護。裝置監測到系統過載，可以及時切斷電源，避免因過載引起線路故障。
■ 電壓監測。裝置實時監測系統電壓，發生過、欠壓時，發出報警信號，可以設置是否切斷電源。
■ 報警功能。在系統發生短路、過載、欠壓等異常時，裝置發出聲光報警信號，提醒相關人員。
■ 事件記錄。裝置存儲30條事件記錄，可供用戶查詢。
■ 通訊功能。裝置配置RS485通訊接口，Modbus-RTU協議，可以遠程讀取相關數據。可選配無線通訊模塊，無線方式將數據發送到云平臺。
4.2.3 AAFD-40型電弧故障保護電器主要功能如下
■監測單相回路的故障電弧；
■通過對電氣線路的實時監測能及時、準確的發現電氣線路中的故障和異常狀態，可幫助用戶迅速查明電氣故障發生的區域，以便及時消除電氣火災隱患；
■具有聲光報警功能；
■本探測器尺寸小巧、安裝方便，采用標準35mm導軌安裝；
■具有故障電弧模擬發生功能，可以通過模擬故障電弧對本機進行性能測試；
■具有通用485總線接口，采用標準Modbus協議進行數據交換，信號兼容性強。
4.3 產品技術參數

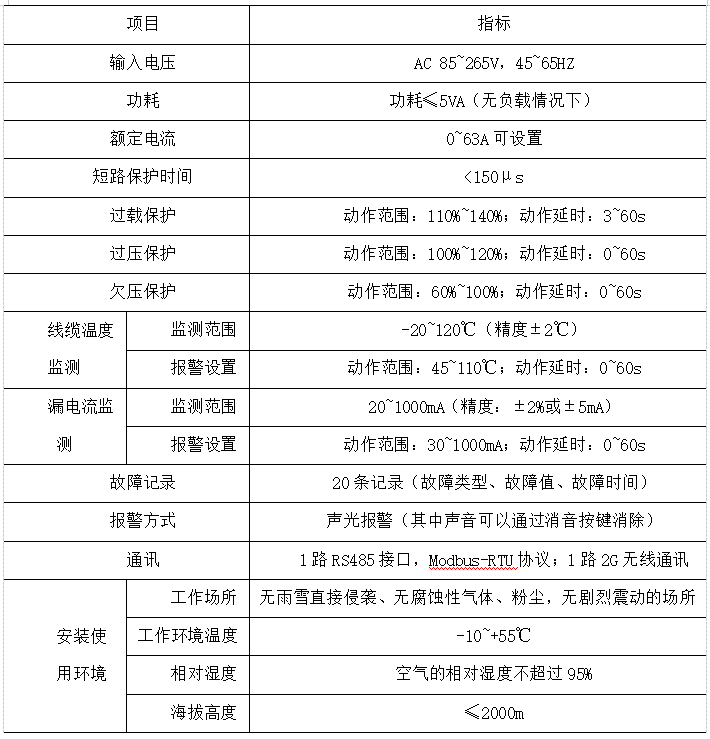

表1 ASCP200-1型電氣防火限流式保護器

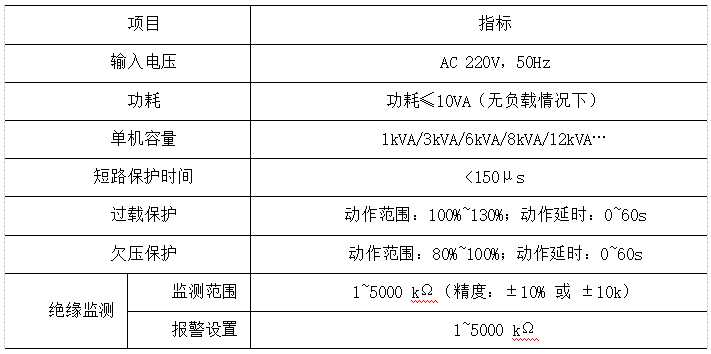

表2 AISD智能安全配電裝置主要功能如下

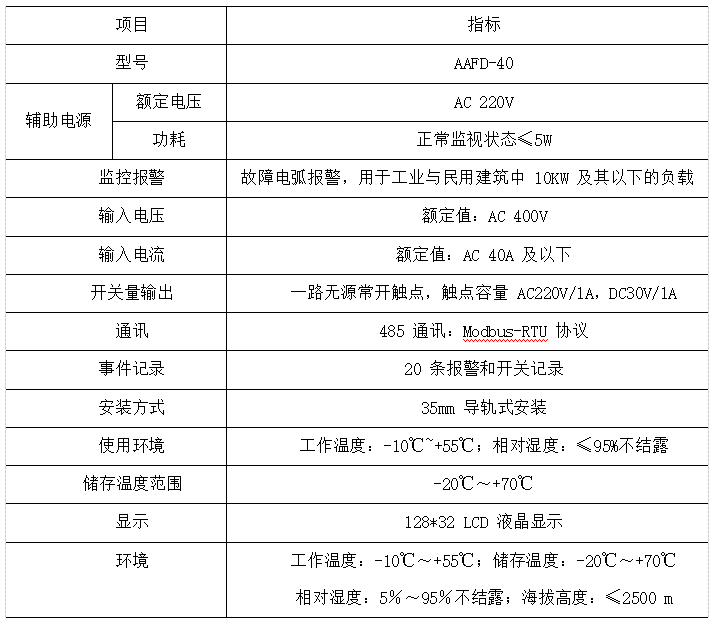

表3 AAFD-40型電弧故障保護電器
4.4 產品使用注意事項
4.4.1 ASCP200-1 型單相電氣防火限流式保護器
在選用限流式保護器時，限流式保護器的設定的額定電流應該與其前上級的斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為32A時，應將限流式保護器的額定電流設置為32A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。
ASCP200系列采用限流式保護器采用壁掛式安裝，可以掛墻安裝，也可以安裝在箱體內，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。
為確保可靠連接，接線時應按接線圖進行，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，線頭應采用合適大小的U形冷壓頭壓接后，再插入保護器相應端子上并將螺釘擰緊壓實。
保護器內部帶有交流電，嚴禁非專業人士擅自打開產品外殼。保護器在使用期間，若被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分。待檢查線路，并排除故障后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行時。
當保護器因超溫而發生限流保護時，則可能是因為負載電流過大，環境溫度過高或通風散熱不良等原因導致，可通過加強通風等措施，等保護器溫度降下來后，再長按復位鍵，使保護器復位，恢復正常運行。
4.4.2 AISD智能安全配電裝置
在選用智能安全配電裝置時，裝置的額定容量應該與后方用電設備的額定容量保持一致。例如，當智能安全配電裝置的額定容量為3kVA時，后方用電設備的額定容量應不超過3kVA，嚴禁將其使用于額定容量不匹配的配電線路中。
智能安全配電裝置器采用壁掛式安裝，可以裸機掛墻安裝，也可以落地安裝，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。
接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致裝置工作不正常，應確保裝置相應端子接線擰緊壓實。
嚴禁非專業人士擅自打開產品外殼。
4.4.3 AAFD-40型電弧故障保護電器
每月一次操作“復位”按鈕，以保證產品處于正常工作狀態。
報警發生后，應對供電電路進行隱患排除，隱患排除以后進行復位操作，使產品恢復正常工作狀態。
每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢。
未經本公司同意，任何人員不得拆開本產品或進行維修。
本產品屬于精密儀器儀表類，應在其主要技術特性下工作，應避免沖擊、碰撞，嚴禁雨水淋濕。
在安裝前要切斷上端輸入線電源，保證人身安全。
安裝入導軌時，上端在里側先裝入導軌，然后向下用力，將下端兩卡扣卡入導軌.
每個產品側面標簽處都會有本機通訊地址，與上端服務器通訊時，查詢到報警信息都是以本機通訊地址來區分的。
如對產品地址進行修改，請對應修改側面標簽對應的本機地址，防止出現地址混亂不清楚的現象。
結合本文對地下商場類建筑的分析和對策研究，應著重強化對消防技術的監督管理，實現消防安全源頭的管控，在監督管理中注重對火災危險性的分析和預判，建立健全有效的監督管理機制，從而全面推進地下商場的安全運行，提升建筑整體的消防安全。
[1] 范文革.淺談大型商場的情形安全管略.商場現代化，2011，3(5)：9l—92．
[2] 項帆.地下商場類建筑火災危險性及對策.
[3] 安科瑞企業微電網設計與應用手冊，2020.06版
